笔者一直觉得如果能知道从应用到框架再到操作系统的每一处代码，是一件exciting的事情。

大部分高性能网络框架采用的是非阻塞模式。笔者这次就从linux源码的角度来阐述socket阻塞(block)和非阻塞(non_block)的区别。 本文源码均来自采用linux-2.6.24内核版本。

如果我们要产生一个非阻塞的socket,在c语言中如下代码所示:

由于网络协议非常复杂，内核里面用到了大量的面向对象的技巧，所以我们从创建连接开始，一步一步追述到最后代码的调用点。

socket 的创建

很明显，内核的第一步应该是通过af_inet、sock_stream以及最后一个参数0定位到需要创建一个tcp的socket,如下图绿线所示:

我们跟踪源码调用

进一步分析__sock_create的代码判断:

由于family是af_inet协议，注意在操作系统里面定义了pf_inet等于af_inet, 内核通过函数指针实现了对pf(net_proto_family)的重载。如下图所示:

则通过源码可知，由于是af_inet(pf_inet),所以net_families[pf_inet].create=inet_create(以后我们都用pf_inet表示)，即
pf->create = inet_create; 进一步追溯调用:

上面的代码就是在inet中寻找sock_stream的过程了 我们再看一下inetsw[sock_stream]的具体配置:

这边也用了重载，af_inet有tcp、udp以及raw三种:

从上述代码，我们可以清楚的发现sock->ops=&inet_stream_ops;

即sock->ops->recvmsg = sock_common_recvmsg;
同时sock->sk->sk_prot = tcp_prot;

我们再看下tcp_prot中的各个函数重载的定义:

我们用fcntl修改socket的阻塞非阻塞状态。 事实上: fcntl的作用就是将o_nonblock标志位存储在sock_fd对应的filp结构的f_lags里,如下图所示。

追踪setfl代码:

上图中，由sock_fd在task_struct(进程结构体)->files_struct->fd_array中找到对应的socket的file描述符，再修改file->flags

我们跟踪源码调用:

由上文可知: sock->ops->recvmsg = sock_common_recvmsg;

• sock

值得注意的是,在sock_recmsg中,有对标识o_nonblock的处理

上述代码中sock关联的file中获取其f_flags,如果flags有o_nonblock标识，那么就设置msg_flags为msg_dontwait(不等待)。
fcntl与socket就是通过其共同操作file结构关联起来的。

• 继续跟踪调用

sock_common_recvmsg

由上文可知: sk->sk_prot->recvmsg 其中sk_prot=tcp_prot,即最终调用的是tcp_prot->tcp_recvmsg,上面的代码可以看出，如果fcntl(o_nonblock)=>msg_dontwait置位=>(flags & msg_dontwait)>0, 再结合tcp_recvmsg的函数签名,即如果设置了o_nonblock的话，设置给tcp_recvmsg的nonblock参数>0,关系如下图所示:

• 最终的调用逻辑tcp_recvmsg

首先我们看下tcp_recvmsg的函数签名:

显然我们关注焦点在(int nonblock这个参数上):

上面的逻辑归结起来就是：
(1)在设置了nonblock的时候，如果copied>0,则返回读了多少字节,如果copied=0，则返回-eagain,提示应用重复调用。
(2)如果没有设置nonblock，如果读取的数据>=期望，则返回读取了多少字节。如果没有则用sk_wait_data将当前进程等待。

如下流程图所示:

• 阻塞函数sk_wait_data

sk_wait_data代码-函数为:

该函数调用schedule_timeout进入睡眠，其进一步调用了schedule函数，首先从运行队列删除，其次加入到等待队列，最后调用和体系结构相关的switch_to宏来完成进程间的切换。

如下图所示:

• 阻塞后什么时候恢复运行呢

情况1:有对应的网络数据到来

首先我们看下网络分组到来的内核路径，网卡发起中断后调用netif_rx将事件挂入cpu的等待队列，并唤起软中断(soft_irq)，再通过linux的软中断机制调用net_rx_action，如下图所示:

注:上图来自plka(<<深入linux内核架构>>)

紧接着跟踪next_rx_action

紧接着tcp_v4_rcv:

在这里__wake_up_common将停在当前wait_queue_head_t中的进程唤醒，即状态改为task_running，等待cfs调度以进行下一步的动作,如下图所示。

情况2:设定的超时时间到来

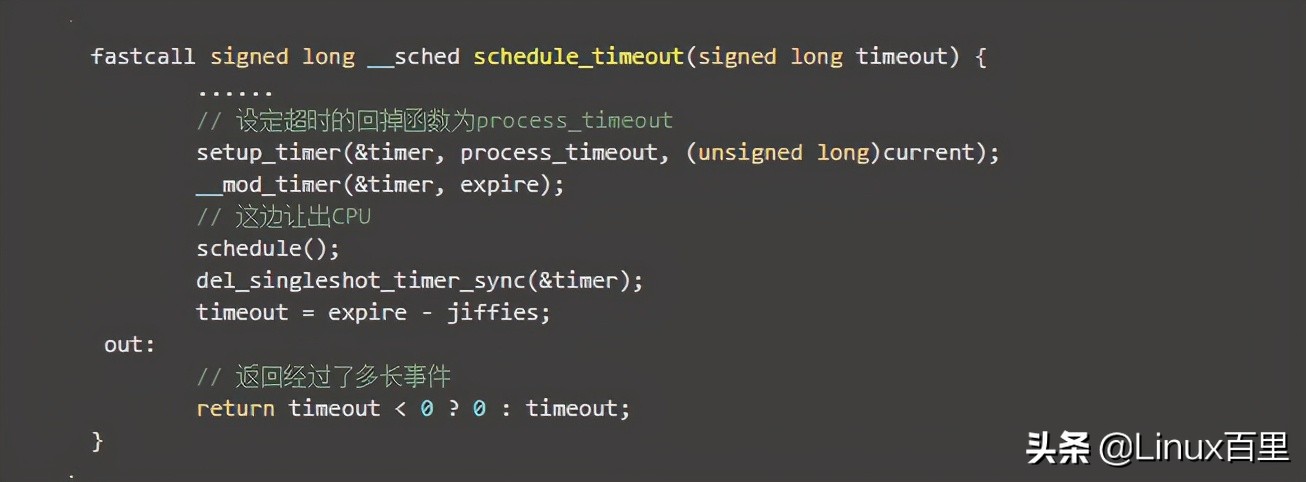

在前面调用sk_wait_event中调用了schedule_timeout

process_timeout函数即是将此进程重新唤醒

原文链接：
https://my.oschina.net/alchemystar/blog/1791017
